美國Tektronix(泰克) TG8000同步脈沖發生器是一款*密的多格式模擬和數字信號發生器平臺，可以為視頻設備測試應用提供基準測試信號。
關鍵字：TG8000,TG8000同步脈沖發生器,美國Tektronix(泰克) 發生器
美國Tektronix
美國Tektronix(泰克) TG8000同步脈沖發生器是一款*密的多格式模擬和數字信號發生器平臺，可以為視頻設備測試應用提供基準測試信號。
美國Tektronix(泰克) TG8000同步脈沖發生器產品簡介：
?支持 3 Gb/s SDI 和雙鏈路 SDI 格式，幫助部署新興的視頻技術
?Stay Genlock? 提供獨特而強健的同步鎖相模式，保證數字及傳統廣播設施的穩定信號同步
?GPS 同步和時間碼模塊帶有集成 GPS 接收器，提供長期的參考時鐘穩定性
?同時還包含當天時間和節目時間碼功能
?泰克自動切換設備在一個主從 SPG 系統內提供設施的參考信號冗余
?TG8000是一款*密的多格式模擬和數字信號發生器平臺，它為廣播電視應用提供同步脈沖和時間碼信號而設計
?同時可以為視頻設備測試應用提供基準測試信號

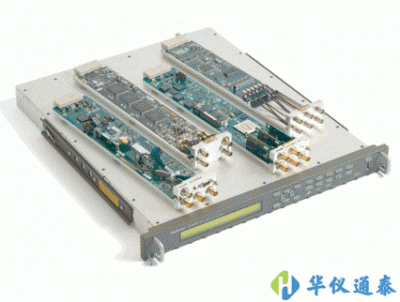

?TG8000 采用的是一種模塊式的結構體系，其外形結構的寬度為1RU
?在該平臺上可以安裝配置一個電源模塊以及很多四個可由用戶選定的、并可替換的發生器模塊
美國Tektronix(泰克) TG8000同步脈沖發生器產品特點：
?在創建客戶特定的系統配置中具有更大的靈活性，新模塊一旦推出即可對現有系統進行升級
?當同步鎖相輸入去掉時保持參考時鐘頻率和相位，降低同步波形的可能性
?連續對準到從 GPS 衛星星座接收到的定時信號，避免參考時鐘漂移
?允許轉換至 SD 和 HD SDI 環境，同時保持模擬參考和測試信號生成功能
?不再需要用于視頻同步脈沖發生、時間碼生成、GPS 接收機和 NTP 服務器的單獨系統
?多格式模擬和數字測試信號發生器
?支持基準信號發生器所*需的理想通道配置和性能
?模塊式可擴展平臺
?Stay 同步鎖相TM(保持同步鎖相)－獨特的、強健的同步鎖相模式，為數字和傳統的廣播電視設施提供穩定的同步信號
美國Tektronix(泰克) TG8000同步脈沖發生器產品應用：
?節目后期制作和廣播電視播出系統的同步脈沖信號發生器和測試信號發生器
?研究和開發應用的測試信號發生器
?設備設計和維護
美國Tektronix(泰克) TG8000同步脈沖發生器技術參數：
| 特性 | 說明 |
| 輸入連接器 | BNC × 2，無源環通 |
| 輸入阻抗 | 75Ω |
| 輸入信號 | NTSC/PAL 黑場色同步或HDTV三電平同步信號(720p，1080i) |
| 幅度范圍 | 標準值± 6dB |
| 信噪比 | >40 dB |
| SCH 相位 | 0 ±40° |
| 反射損耗 | ≥30dB，5MHz 至30MHz |
| 色同步鎖定/同步鎖定穩定度 | <1ns(幅度變化± 3dB 時) |
| 色同步鎖定抖動 | 0.5° |
| 同步鎖定抖動 | <1 ns |
| CW 輸入 | |
| 輸入連接器 | BNC × 1，內部終接 |
| 輸入阻抗 | 75 ? |
| 輸入信號 | CW(連續波) |
| 幅度 | 2 V (1 to 2.25) Vp-p |
| 頻率 | NTSC/PAL FSC, 1/5/10 MHz |
| 反射損耗 | >30dB，30MHz 以內 |
| CW 鎖定穩定度 | |
| 超出幅度范圍 | <1 ns |
| 抖動 | <1ns(典型值1°)，要求連續波輸入信噪比 >50 dB |
| 同步鎖相 | |
| 范圍 | 彩色幀內任意處 |
| 分辨率 | <0.5°的NTSC/PAL 副載波,1ns，三電平同步輸入 |
| 彩色成幀 | 當輸入基準的輸入SCH 誤差為±45°時， 仍能保持精度 |
| NTSC/PAL 黑場色同步輸出 | |
| 輸出標準 | EBU N14, SMPTE RP 154,不支持PAL-M和PAL-N |
| 幅度精度 | 黑場色同步標準±2% |
| 色同步頻率 | NTSC/PAL 副載波頻率±1Hz |
| SCH 相位 | <±5° |
| 定時調整 | |
| 范圍 | 彩色幀內任意處 |
| 分辨率 | <0.5°的NTSC/PAL副載波 |
| HDTV 三電平同步輸出 | |
| 標準 | 符合SMPTE 240M，274M，296M，RP211 |
| 格式 | 1080i/50 Hz, 59.94 Hz, 60 Hz 1080p/23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz 1080psF/23.98 Hz, 24 Hz 720p/59.94 Hz, 60 Hz |
| 幅度精度 | 標準HDTV 三電平±2% |
| 定時調整 | |
| 范圍 | 幀內任意處 |
| 分辨率 | <1 ns |
| 默音輸出 | |
| 標準 | ANSI S4.40 (AES3), AES3-ID |
| 通道 | 2 個通道(1 路AES/EBU對) |
| 輸出阻抗 | 75Ω，不平衡 |
| 輸出連接器 | BNC ×1 |
| 輸出幅度 | 1 ±0.2 V |
| 頻率，電平 | 無信號 |
| 取樣頻率 | 48kHz(鎖定視頻信號) |
| 量化 | 線性PCM，20 比特或24 比特(2 的補碼) |
| 轉換編碼 | 雙相標志編碼 |
| 字時鐘輸出 | |
| 輸出連接器 | BNC ×1 |
| 輸出電平 | CMOS 兼容 |
| 頻率 | 48 kHz |
| 黑場色同步輸出 | |
| 輸出標準 | EBU N14, SMPTE RP 154, RP318M-B |
| 時間碼 | 可選購VITC 插入 |
| 行 | 一行或兩行，用戶可選擇 |
| 源 | 時間/ 日期，可調整時間偏置量或節目 (已經歷的)時間計數 |
| 幅度精度 | 標準黑場色同步± 2% |
| SCH 相位 | < ±5° |
| 定時調整 | 每路輸出是獨立的 |
| 范圍 | 彩色幀內任意處 |
| 分辨率 | 時鐘分辨率18.5ns(1/54 μs) |
| HDTV 三電平同步輸出 | |
| 標準 | SMPTE 240M, 274M, 296M, RP211 |
| 格式 | 1080i/50 Hz, 59.94 Hz, 60 Hz 1080p/23.98 Hz, 24 Hz, 25 Hz, 29.97 Hz, 30 Hz 1080psF/23.98 Hz, 24 Hz 720p/59.94 Hz, 60 Hz |
| 幅度精度 | 標準 HDTV 三電平±2% |
| 定時調整 | 每路輸出可獨立調整 |
| 范圍 | 彩色幀內任意處 |
| 分辨率 | 時鐘分辨率13.5ns(1/74.25 μs) |
| LTC 輸入 | |
| LTC 輸入 | 可以將LTC1 配置為一路輸入或者輸出 |
| 格式 | 23.98，24，25，30fps下落幀(drop-frame)， 按照STMPE 12M標準 |
| 視頻定時 | 符合SMPTET 12M標準，至少在可能定時范 圍的90%以上連續運行 |
| 信號電壓范圍 | 0.5 to 10 Vp-p 差分, 1 to 5 Vp-p 單端 |
| 噪聲容差 | -30dB SNR RMS 白噪聲，10 kHz BW，峰 至峰信號電平，或者-10dB SNR 5MHz 白噪聲 |
| 交流聲容差 | 0dB，交流聲/信號比 |
| 誤碼抗擾度 | 應能檢測具有相容時間碼的100個連續幀，時間有效 |
| 輸入阻抗 | 標稱600Ω 差分，單端300Ω |
| LTC 輸出 | |
| 輸出 | 4 路獨立輸出 |
| 連接器 | 經由D-sub 15 芯連接器。可選購分支 (break-out)電纜至XLR 連接器 |
| 格式 | 24fps(24Hz 或23.98Hz)，25fps，30fps 下 拉幀，按照SMPTE 12M 標準 |
| 源 | 時間/日期顯示，可調整時間偏置量，也可為節目(已經歷的)時間計數 |
| 輸出幅度 | 5 V ±10%,從0.5V 至5V之間按步進0.5V調整 |
| 主機 | |
| 頻率精度(內部模式) | ±110 × 10–9一年校正期。在調整后典型值為±10 × 10–9 |
| 頻率精度/ 溫度 | ±2 × 10–9，當溫度變化± 5 時 ±10 × 10–9當溫度由0 升至50℃時 |
| 頻率漂移 | 機內<± 100 × 10-9/ 年，恒定溫度下保持當前頻率/保持鎖相模式 |
| 同步鎖相 范圍 | ±50 × 10–6 |
| 可安裝模塊的插槽數 | 4 |
| 電源塊插槽 | 1 |
| 通信接口 | USB 2.0(前面板)， 1000/100/10 BASE-T(電 源模塊上)， GPIO 接口(預置調出輸入、告警輸出在電源模塊上) |
| 尺寸 | 44*483*559mm |
| 重量 | 6kg |
| 電源消耗 | 135W(很大) |
| 溫度 | 0℃至＋ 50℃ |
| 海拔 | 4500 米(15000 英尺) |
| 電源電壓 | 100 至240V，50 至60Hz |
